Канальные вентиляторы серии CК EC

Канальные вентиляторы серии CK-EC

Канальные вентиляторы CK ЕС оборудованы электронно-коммутируемым двигателем (EC-двигателем) с внешним ротором и рабочим колесом с загнутыми назад лопатками. Корпус вентиляторов изготавливается из гальванизированной стали.
Канальные вентиляторы CK ЕС имеют типоразмеры от 125 до 315 мм и предназначены для соединения с воздуховодами круглого сечения. Степень защиты электродвигателя IP 44, клеммной коробки – IP 54.

Преимущества вентиляторов CK EC

Низкое энергопотребление. Высокий КПД двигателя (более 90%), позволяет снизить эксплуатационные затраты минимум на 30%
Плавная и точная регулировка. Управление вентилятором осуществляется при помощи управляющего сигнала 0–10 В. При изменении значения управляющего сигнала вентилятор изменяет скорость вращения, и подаёт ровно столько воздуха, сколько необходимо для вентиляционной системы.
Пусковые токи сведены к минимуму, так как встроенная электронная система управления при запуске вентилятора плавно доводит величину тока от минимальных значений до рабочего. Благодаря этому, достигается существенная сэкономия на электропроводке и пусковой аппаратуре.
Низкий уровень шума в режиме малых оборотов
Длительный срок службы, высокая надежность и повышенный ресурс работы из-за отсутствия трущихся и изнашивающихся деталей, таких как коллектор и щетки.

Установка
Вентиляторы могут быть установлены в любом положении.

Регулирование скорости
Регулирование скорости вентиляторов осуществляется в диапазоне от 0 до 100% с помощью встроенного потенциометра или внешним сигналом 0–10 В. Потенциометр установлен в клеммной коробке и при необходимости управления другим регулятором встроенный потенциометр необходимо отключить.

Защита двигателя
Все двигатели оснащены встроенной защитой от перегрузки. При срабатывании защиты питание двигателей отключается.

Аксессуары и принадлежности
Регуляторы скорости, кронштейн, быстросъёмные муфты, обратный клапан, воздушный фильтр, глушитель, канальный нагреватель, воздухораспределительные и защитные решётки и т. д.

Технические характеристики
Модель Напряже-
ние, В\Гц
Ном.
Мощн.,
Вт
Ток, A Частота
вращ.,
об\мин
Макс.
t, °С
Размеры, мм Вес, кг Схема
эл. подкл.
a b c Ø d Ø D
СК 125 C EC 230/50 105 0,87 3390 60 25 134 26 125 242 2,3 30
СК 160 B EС 230/50 103 0,83 3390 60 30 133 32 160 270 2,6 30
СК 160 C EC 230/50 132 1,06 3170 60 28 170 30 160 344 3,7 31
СК 200 B EC 230/50 154 1,21 3250 60 32 160 34 200 344 3,7 31
СК 250 B EC 230/50 155 1,25 3330 60 32 161 35 250 344 3,9 31
СК 315 B EC 230/50 157 1,26 3030 60 32 185 40 315 402 4,5 31
СК 315 C EC 230/50 226 1,00 2620 60 32 185 40 315 402 4,8 31

.

Шумовые характеристики
Тип вентилятора LpA дБ(A) LwA tot LwA
63 125 250 500 1000 2000 4000 8000
СК 125 C EC К входу 69 76 54 63 69 71 69 66 63 51
К выходу 68 75 50 61 68 71 68 68 62 54
К окружению 51 58 33 32 45 53 54 48 51 44
СК 160 B EС К входу 72 79 55 64 73 74 70 67 65 55
К выходу 71 78 53 64 70 72 72 72 67 58
К окружению 46 53 36 33 44 48 47 46 43 33
СК 160 C EC К входу 72 79 56 65 72 75 71 69 69 57
К выходу 71 78 54 65 71 72 71 71 69 59
К окружению 48 55 35 33 50 50 48 46 46 34
СК 200 B EC К входу 72 79 61 69 73 73 69 71 69 59
К выходу 73 80 58 68 76 74 69 73 70 61
К окружению 47 54 33 35 48 49 46 42 42 32
СК 250 B EC К входу 74 81 56 68 76 71 73 74 72 62
К выходу 74 81 56 65 76 72 73 75 72 63
К окружению 46 53 27 38 45 49 44 43 43 33
СК 315 B EС К входу 73 80 63 72 72 69 75 75 71 61
К выходу 74 81 62 71 74 68 76 74 70 61
К окружению 48 55 31 40 46 51 46 47 42 31
СК 315 C EC К входу 71 78 55 59 63 69 69 73 70 71
К выходу 73 80 57 62 67 75 73 75 69 68
К окружению 52 59 26 44 50 52 50 56 48 38
LwAtot – общий уровень шума (дБ);
LwA – уровень шума в октавном диапазоне (дБ);
LpA – уровень звукового давления (дБ) от вентилятора, работающего при максимальной нагрузке в помещении с нормальным звукопоглощением и эквивалентной зоной поглощения 20 м2 на расстоянии 3,0 м

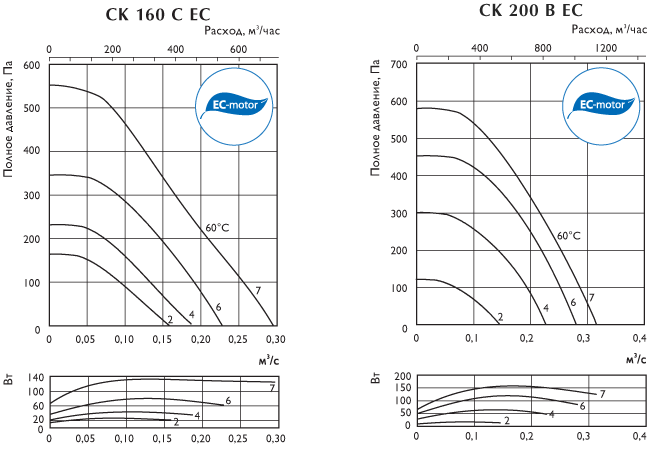

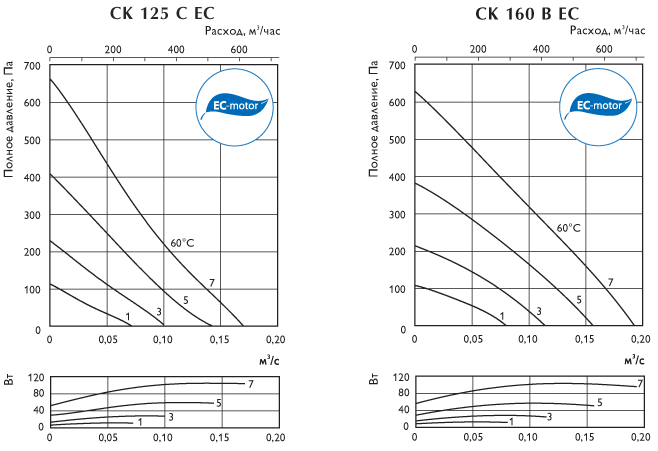

Номер кривой на графике 7 6 5 4 3 2 1
Сигнал управления, В 10 8,5 8 7 6 5 4

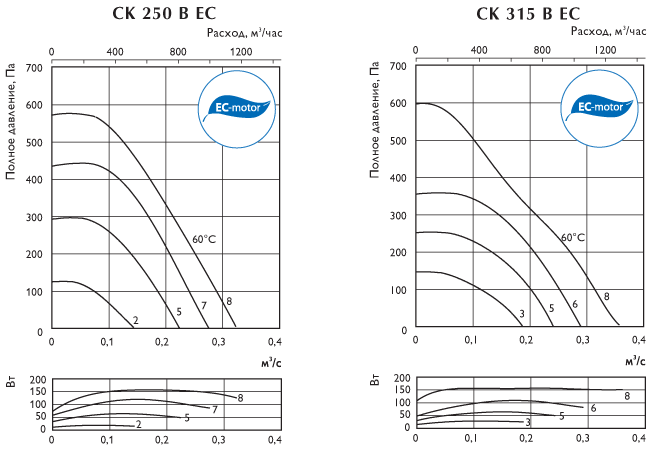

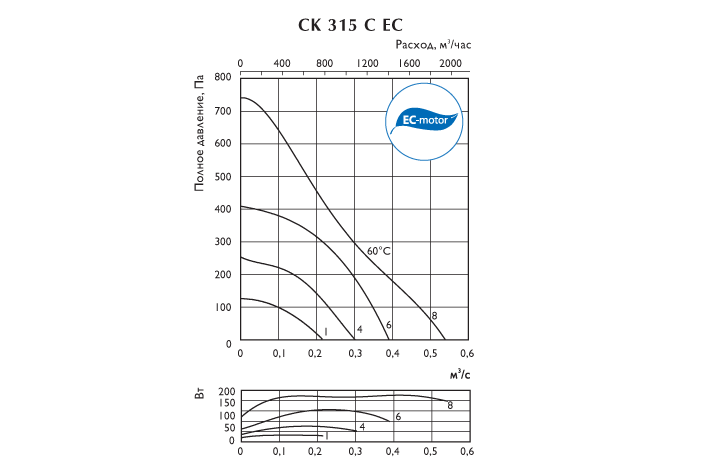

Номер кривой на графике 8 7 6 5 4 3 2 1
Сигнал управления, В 10 8,5 8 7 6 5,5 5 4

Монтаж
¤   Все вентиляторы поставляются в полностью собранном виде, готовые к подключению.
¤   Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
¤   Параметры электропитания должны соответствовать спецификации на табличке вентилятора.
¤   Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
¤   Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.
¤   Вентиляторы должны быть заземлены.
¤   При необходимости внешнего регулирования другим потенциометром или аналоговым сигналом (0–10 В) встроенный потенциометр необходимо отключить.
¤   Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
¤   Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.

Условия работы
¤   Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.
¤   Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п.
¤   Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.

Обслуживание
Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.
Перед обслуживанием убедитесь, что
¤   Прекращена подача напряжения.
¤   Рабочее колесо вентилятора полностью остановилось.
¤   Двигатель и рабочее колесо полностью остыли.
При очистке вентилятора
¤   Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
¤   Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.
¤   В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
¤   Подшипники, в случае повреждения, подлежат замене.
B случае неисправности
¤   Проверить, поступает ли напряжение на вентилятор.
¤   Отключить напряжение и убедиться, что рабочее колесо не заблокировано и не сработала встроенная защита двигателя.
¤   Проверить подключение цепей управления. Если после проверки вентилятор не включается свяжитесь с вашим поставщиком.
¤   В случае возврата вентилятора – очистить рабочее колесо; двигатель и соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности — заявления.

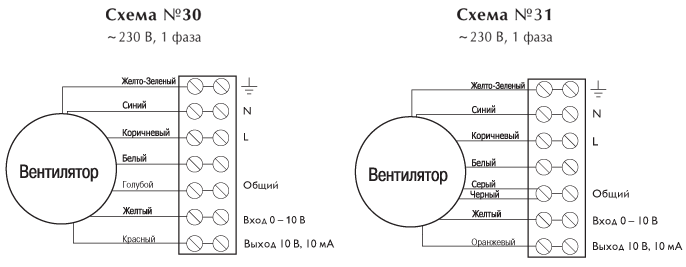

Схема подключения
