THERMO-hit Фанкойлы с радиаторной панелью и тангенциальным вентилятором

thermo_tr_a

Фанкойлы THERMO-hit модельного ряда TR служат достойнным воплощением современных требований к дизайну и функциональности. Совмещение в одном корпусе толщиной всего 126 мм встроенного радиатора отопления и фанкойла с тангенциальным вентилятором под общим управлением микропроцессорной системы позволяет полностью отказаться от традиционных радиаторов отопления. Алгоритм работы фанкойла в режиме отопления предусматривает постоянную работу бесшумного радиатора, вентилятор автоматически включается только при необходимости усиленного прогрева помещения. В моделях серии THERMO-hit (TR) исключены недостатки как обычных радиаторов — большая инертность и невозможность охлаждения, так и традиционных фанкойлов — постоянная работа вентилятора в режиме отопления.
Модельный ряд включает пять базовых типоразмеров двух- и четырехтрубных фанкойлов холодопроизводительностью от 1 до 3,9 кВт.

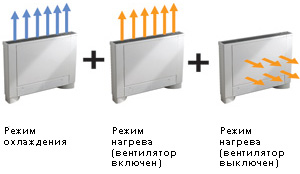

ПРИНЦИП РАБОТЫ

В фанкойлах TR установлены теплообменник  и радиаторная панель .
В режиме нагрева автоматический клапан направляет горячую воду в радиатор и теплообменник, что позволяет фанкойлу работать с высокой эффективностью при выключенном вентиляторе.
В режиме охлаждения клапан перекрывает подачу воды в радиатор и фанкойл работает в обычном для всех фанкойлов режиме.

КОРПУС
Корпус фанкойла изготовлен из оцинкованной стали с порошковым покрытием, что обеспечивает высокую стойкость к коррозии и привлекательный внешний вид. Воздухозаборная решетка легко снимается для доступа к воздушному фильтру, решетка снабжена датчиком безопасности, который останавливает вентилятор. Все необходимые элементы корпуса имеют высокоэффективную тепло- и шумоизоляцию на основе современных материалов. На каркасе фанкойла подготовлены все необходимые отверстия для быстрого и легкого монтажа.
Фанкойлы выпускаются в двух цветовых решениях, серебристого и белого цвета (RAL 9016).

ВЕНТИЛЯТОР
Фанкойлы оснащены низкошумными тангенциальными вентиляторами. Рабочие колеса вентиляторов проходят статическую и динамическую балансировку. Электродвигатель снабжен специальными резиновыми виброопорами и имеет встроенную термозащиту. Скорость вентилятора плавно регулируется микропроцессорной системой управления.

ТЕПЛООБМЕННИКИ
В 2-х трубном фанкойле установлен один теплообменник и радиаторная панель, в 4-х трубном – два независимых теплообменника и радиаторная панель. Теплообменники выполнены из пакета медных трубок с алюминиевым оребрением. Ребра теплообменника имеют специальное защитное покрытие. Конструкция теплообменника повышает коэффициент теплопередачи и создает минимальное сопротивление воздушному потоку. Радиаторная панель фанкойла изготовлена из стали методом высокоточной штамповки.
Дренажный поддон термоизолирован и имеет патрубок на стороне подключения.
Гидравлические подсоединения стандартно расположены с левой стороны, но при необходимости легко переносятся на противоположную на месте монтажа. Фанкойлы могут работать на воде или растворе гликоля.

МИКРОПРОЦЕССОРНАЯ СИСТЕМА УПРАВЛЕНИЯ
Пульт управления с автоматической регулировкой скорости вентилятора позволяет поддерживать температуру в помещении с минимальным уровнем шума или вообще в полной тишине. В режиме обогрева фанкойл работает как обычный радиатор, комфортно и бесшумно, однако, при необходимости быстрого нагрева помещения, автоматически включившийся вентилятор поднимет эффективность работы фанкойла в несколько раз. После того, как температура в помещении приблизится к заданной, фанкойл вернется к бесшумной работе в режиме радиатора.
При необходимости фанкойлы можно объединять в группы и управлять ими с одного настенного пульта.

Режимы работы фанкойла:
Режим «Авто» — скорость вентилятора регулируется автоматически в зависимости от отклонения температуры воздуха от заданной.
Макс — этот режим используется для максимально быстрого охлаждения (прогрева) помещения. Вентилятор фанкойла работает на максимальной скорости до достижения заданной температуры.
Мин — фанкойл работает аналогично режиму “Авто”, но максимальная производительность вентилятора ограничена 70%.
Ночной — фанкойл работает аналогично режиму “Авто”, но максимальная производительность вентилятора ограничена 60% и уставка повышается на 2 градуса в течение трех часов (в режиме нагрева — понижается).
Фанкойлы могут комплектоваться 2-х или 3-х ходовыми вентилями, 3-х ходовые вентили позволяют поддерживать постоянную циркуляцию воды в системе даже в закрытом состоянии. Для поддержания циркуляции воды также возможно установить один регулятор давления на группу фанкойлов с 2-х ходовыми вентилями.
ОПЦИИ

  • Декоративная задняя панель
  • Декоративные ножки
  • Дренажный насос
Двухтрубные комбинированные фанкойлы TR2A
Модель 1 2 3 4 5
Холодопроизводительность  полная(1) Вт 828 1758 2634 3333 3807
Холодопроизводительность  явная(1) Вт 620 1265 1964 2647 3007
Расход воды л/час 142 302 453 573 655
Падение давления кПа 7,2 8,5 20,9 17,8 23,2
Теплопроизводительность (вода 50°C)(2) Вт 1161 2476 3415 4468 5224
Теплопроизводительность (вода 70°C)(2) Вт 2033 4208 5863 7607 8930
Теплопроизводительность (режим радиатора, вода 70°C)(3) Вт 593 707 836 1035 1279
Максимальное давление бар 10
Производительность вентилятора  (мин/макс скорость) м3 55-162 155-320 248-461 370-576 426-648
Уровень звукового давления
(мин/макс скорость)(4)
дБ(A) 25-41 28-43 29-43 26-43 28-44
Напряжение электропитания В/ф 230/1
Потребляемая электрическая мощность(5) Вт 45 55 66 80 110
Потребляемый ток(5) A 0,25 0,25 0,29 0,29 0,54
В(В(6) мм 639(719) 639(719) 639(719) 639(719) 639(719)
Д мм 697 897 1097 1297 1497
Г мм 126 126 126 126 126
Вес кг 24 30 36 42 48
(1) Режим охлаждения: температура воды на входе/выходе 7/12 °C, температура и влажность в помещении 27°C/46%, максимальная скорость вентилятора.
(2) Режим нагрева: температура в помещении 20 °C, максимальная скорость вентилятора.
(3) Режим нагрева: температура в помещении 20 °C, режим радиатора — вентилятор выключен.
(4) Уровень звукового давления в комнате объемом 100 м3 на расстоянии 1,5 метра
(5) Электрические характеристики указаны для электродвигателя вентилятора, максимальная скорость.
(6) С ножками
Четырехтрубные комбинированные фанкойлы TR4A
Модель 1 2 3 4 5
Холодопроизводительность  полная(1) Вт 758 1620 2420 3041 3644
Холодопроизводительность  явная(1) Вт 566 1205 1800 2300 2721
Расход воды л/час 130 277 416 523 627
Падение давления кПа 6,1 7,3 18,0 14,8 21,1
Теплопроизводительность (вода 70°C)(2) Вт 1107 2300 3190 4080 5430
Расход воды л/час 95 198 274 351 467
Падение давления кПа 2,0 4,0 6,4 5,9 8,2
Теплопроизводительность (режим радиатора, вода 70°C)(3) Вт 564 671 794 983 1215
Расход воды л/час 95 198 274 351 467
Падение давления кПа 2,0 4,0 6,4 5,9 8,2
Максимальное давление бар 10
Производительность вентилятора  (мин/макс скорость) м3 51-147 138-289 215-411 336-529 404-602
Уровень звукового давления
(мин/макс скорость)(4)
дБ(A) 25-41 28-43 29-43 26-43 28-44
Напряжение электропитания В/ф 230/1
Потребляемая электрическая мощность(5) Вт 45 55 66 80 110
Потребляемый ток(5) A 0,22 0,25 0,30 0,36 0,54
В(В(6) мм 645(725) 645(725) 645(725) 645(725) 645(725)
Д мм 697 897 1097 1297 1497
Г мм 126 126 126 126 126
Вес кг 24 30 36 42 48
(1) Режим охлаждения: температура воды на входе/выходе 7/12 °C, температура и влажность в помещении 27°C/46%, максимальная скорость вентилятора.
(2) Режим нагрева: температура в помещении 20 °C, максимальная скорость вентилятора.
(3) Режим нагрева: температура в помещении 20 °C, режим радиатора — вентилятор выключен.
(4) Уровень звукового давления в комнате объемом 100 м3 на расстоянии 1,5 метра
(5) Электрические характеристики указаны для электродвигателя вентилятора, максимальная скорость.
(6) С ножками

Холодопроизводительность: 1 кВт — 3,9 кВт
